Relatório de espessura de zinco: como interpretar na galvanização a fogo
22 de junho de 2026
Você abre um relatório de inspeção, vê uma lista de números e uma média final que parece correta. Mas você tem certeza de que aquela estrutura não vai apresentar corrosão precoce em campo? Olhar apenas a média é o erro mais comum, e mais caro, no recebimento de estruturas metálicas.
Na galvanização por imersão a quente, também conhecida globalmente pela sigla HDG (Hot-Dip Galvanizing), o relatório de espessura de zinco não é uma mera formalidade burocrática. Ele é a garantia matemática de que o investimento do seu cliente está protegido.
O que é um relatório de espessura de zinco?
O relatório é o documento técnico que registra as medições exatas da camada protetiva aplicada sobre o aço. Ao contrário do certificado (que declara as medições e inspeções gerais do lote) ou do laudo (que apresenta a conformidade com os requisitos do cliente), o relatório organiza os dados brutos coletados em campo.
Para que esse documento tenha validade comercial e técnica, ele precisa estar diretamente vinculado ao número da Nota Fiscal (NF), lote, volume e descrição das peças. Sem essa amarração, a análise documental perde consistência jurídica e técnica.
Por que a espessura da camada de zinco importa?
A vida útil do aço revestido é diretamente proporcional à espessura da camada de zinco na galvanização. Em ambientes agressivos como indústrias, agronegócio ou infraestrutura litorânea, cada micrômetro a menos acelera o relógio da corrosão.
A espessura define a barreira de sacrifício. Se o relatório apontar valores abaixo do especificado, a peça falhará muito antes do prazo projetado, gerando custos catastróficos de manutenção e substituição.
Quais unidades aparecem no relatório?
Para interpretar o documento sem erros, você precisa dominar as duas unidades principais:
- Medidor De Espessura De Camada: Unidade que mede a espessura linear do revestimento.
- Massa de zinco (g/m² ): Quantidade de zinco presente por área de superfície.
Essas duas métricas se correlacionam diretamente. Se você quer entender como funciona a conversão entre elas e quais os ensaios aplicados para testar aderência e uniformidade, confira o nosso guia prático sobre Ensaios de Inspeção na Galvanização por Imersão a Quente.
Como são feitas as medições e análises?

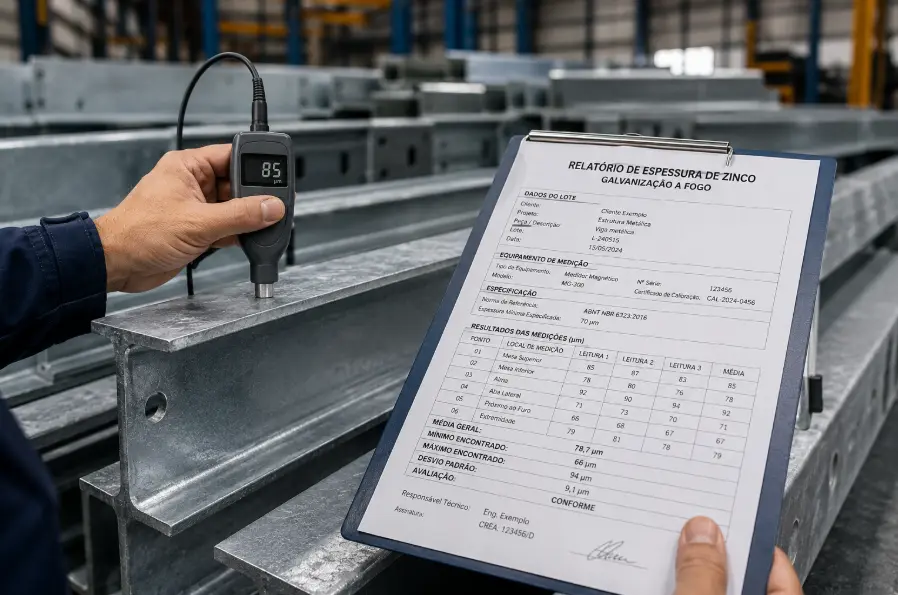

A medição de galvanização utiliza medidores magnéticos ou eletrônicos calibrados sobre pontos específicos da peça. Mas a precisão do relatório vai muito além do aparelho. Ela exige a análise e o registro de parâmetros de toda a cadeia de produtos e soluções do sistema de tratamento de superfície do aço.
Isso inclui monitorar o banho químico, a preparação do substrato e o registro, análise e controle da temperatura aplicada no processo de zincagem (que deve ser mantida rigidamente por volta de 445°C).
Dois fatores físicos determinam o sucesso dessa etapa:
- Molhabilidade: A capacidade do zinco líquido aderir e se espalhar uniformemente sobre o aço.
- Drenagem de zinco: O escoamento perfeito do excesso de metal quando a peça é retirada da cuba. Falhas aqui geram acúmulos grossos que distorcem o relatório.
Como interpretar média, mínimo e variação de espessura?
Esqueça a média global. O segredo de uma auditoria eficiente está nos valores mínimos por ponto. Se uma viga apresenta pontos com espessura muito abaixo do limite normativo, aquela área falhará primeiro, mesmo que a média geral da peça pareça excelente.
O relatório deve discriminar os pontos de leitura em áreas críticas (cantos, dobras e furos). É essa distribuição que prova se o revestimento está coerente e se as exigências normativas e técnicas foram plenamente atendidas.
O que pode causar variação na espessura?
Variações são normais e esperadas. Elas ocorrem devido a:
- Composição química do aço (presença de Silício e Fósforo);
- Espessura e geometria da alma da peça;
- Tempo de imersão e a taxa de consumo de zinco por tonelada galvanizada.
O relatório técnico deve mapear se essa variação reflete apenas as características do material ou se aponta o percentual de zinco agregado nas peças de forma desproporcional, o que indica problemas operacionais.
Diferenças práticas entre os documentos técnicos
Para não aceitar o documento errado no recebimento, use esta tabela de referência rápida:
| Documento | Função Principal |
| Certificado | Declara as medições e inspeções realizadas no lote. |
| Laudo de galvanização | Apresenta a conformidade com os requisitos do cliente. |
| Relatório de galvanização | Registra e organiza os dados brutos coletados durante as etapas de inspeção. |
Como funciona o alinhamento de requisitos técnicos?
Para que o laudo de galvanização cumpra seu papel, o cliente envia seus parâmetros específicos para a galvânica antes do início do processo. O relatório e o laudo são emitidos com base exatamente nessas exigências personalizadas.
Esse documento avalia critérios combinados previamente, tais como:
- Camadas de revestimento acima do estipulado em norma;
- Necessidade ou restrição de passivação do material;
- Mapeamento de furos críticos que não podem sofrer obstrução;
- Identificação de pontos críticos de montagem de peças;
- Definição se a galvanização será completa ou parcial;
- Restrições e limites para excesso de zinco.
Regra de Ouro: Para que essa validação tenha consistência técnica e jurídica, deve haver um acordo e alinhamento prévio claro entre o cliente e o fornecedor antes da entrada do material na linha de galvanização.
Erros comuns ao avaliar o relatório
- Ignorar a Corrosão Branca: Confundir manchas de oxidação superficial (causadas por umidade ou armazenamento inadequado) com falha de espessura. A corrosão branca precisa ser avaliada visualmente em conjunto com o relatório.
- Considerar apenas a aparência: Peças brilhantes podem estar fora da espessura mínima, enquanto peças cinzas e foscas podem ter excelente proteção.
- Não checar o lote e a NF: Validar relatórios que não batem com os dados de rastreabilidade do lote entregue.
Para evitar prejuízos no recebimento, sua equipe deve seguir um protocolo rígido. Acesse o nosso Checklist completo de qualidade para cuidados e inspeção após a galvanização e blinde o seu processo de recebimento.
Quando solicitar apoio técnico?
Se o seu projeto envolve obras de infraestrutura, energia, agronegócio de alto desempenho ou estruturas sujeitas a ambientes altamente corrosivos, qualquer erro de interpretação documental destrói a lucratividade da obra.
Quer garantir que suas peças atendam com exatidão aos critérios de espessura, normas e exigências contratuais? Consulte a equipe de engenharia do Grupo Galva para uma análise técnica e validação criteriosa do seu projeto.
Perguntas frequentes (FAQ)
| Pergunta | Resposta |
| O que significa µm na galvanização? | Significa micrômetro (ou mícron). É a unidade de medida linear utilizada para indicar a espessura da camada protetiva de zinco depositada sobre a superfície do aço. |
| Qual a espessura ideal da camada de zinco? | Não existe um número único. A espessura ideal é determinada pela espessura do próprio aço, pela norma técnica aplicável (como ABNT NBR 6323 ou ISO 1461) e pelos requisitos específicos do projeto do cliente. |
| O que é a taxa de consumo de zinco citada no processo? | É a quantidade de zinco (em kg) consumida por tonelada de aço galvanizada. Ela indica a eficiência do processo e está diretamente ligada à espessura final obtida e ao percentual de zinco agregado ao lote. |
| O RELATÓRIO DE CONFORMIDADE SUBSTITUI O CERTIFICADO DE INSPEÇÃO DE ESPESSURA CAMADA? | Não. O relatório traz os dados analíticos e as medições pontuais por lote. O certificado é o documento legal que declara o cumprimento de todas as etapas normativas e critérios de inspeção do serviço prestado.
O relatório traz conformidade com os requisitos do cliente e norma. o certificado registra as inspeções necessárias para está em conformidade com a norma para liberação do lote com registro de camadas. |
| A espessura da camada pode variar na mesma peça? | Sim. Devido à reatividade do aço, geometria da peça, efeito da gravidade durante a drenagem do zinco e variações térmicas na cuba, diferentes pontos da mesma estrutura apresentarão micrômetros distintos, desde que respeitados os mínimos normativos. |
